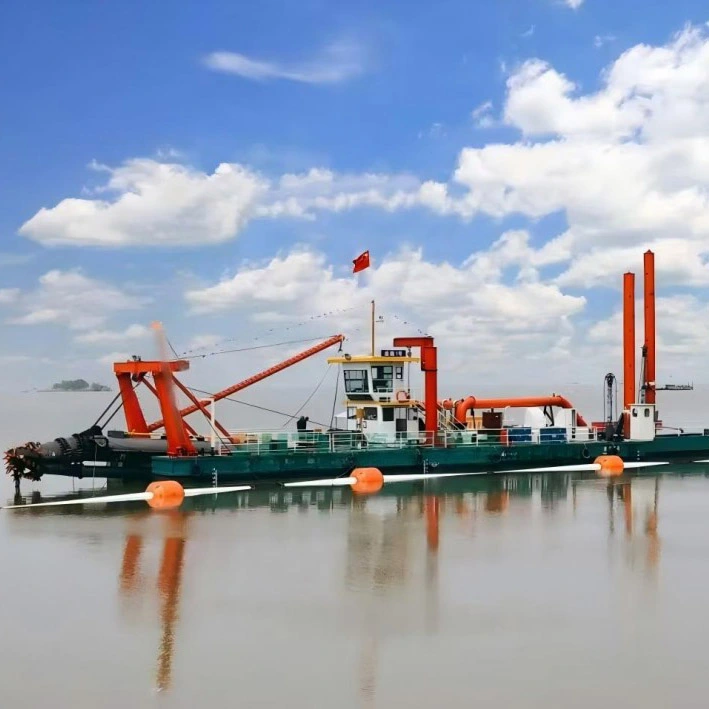

Гидравлический фрезерный земснаряд

Компания Qingzhou Mingxu Supply Chain Co., Ltd. поставляет земснаряды с гидравлическими фрезами для непрерывного дноуглубления и удаления отложений в реках, озерах, водохранилищах, портах и ​​прибрежных районах. Оборудование сочетает в себе гидравлическую режущую головку, всасывающий трубопровод, экскаваторный насос и систему слива в одном резервуаре, что позволяет разрыхлять, втягивать и транспортировать подводный материал в назначенное место.

Земснаряд рассчитан на круглосуточную работу и может быть адаптирован к разным глубинам выемки грунта, типам осадков и расстояниям разгрузки. Возможна индивидуальная настройка в зависимости от глубины воды, состояния почвы и необходимой длины транспортировки навозной жижи. Судно подходит для водохозяйственных проектов, обслуживания водных путей и мелиоративных работ.

Принцип работы

1. Экскавация режущей головкой: вращающаяся режущая головка, установленная в носовой части, приводится в движение гидравлической системой. Он разрезает и перемешивает подводные отложения, такие как ил, песок и гравий, превращая их в рыхлую жижу.

2. Всасывание и слив суспензии: Земснаряд создает отрицательное давление во всасывающей трубе, втягивая суспензию в резервуар. Затем суспензию создают под давлением и отправляют по выпускному трубопроводу в зону хранения, на площадку утилизации или в другое назначенное место.

3. Непрерывный цикл: машина выполняет земляные работы, всасывание и разгрузку в повторяющемся цикле, что позволяет круглосуточно работать при выполнении средних и крупномасштабных дноуглубительных работ.

Порядок работы

1. Предпусковой осмотр: проверьте конструкцию корпуса, гидравлическую систему, узел фрезы, шламовый насос, трубопроводы и электрическое управление. Проверьте уровни гидравлического масла, моторного масла и охлаждающей воды. Осмотрите уплотнения и крепления трубопроводов. Убедитесь, что рабочая зона свободна и судно надежно закреплено на якоре.

2. Пробный запуск без нагрузки: запустите оборудование без нагрузки. Проверьте гидравлическое управление, вращение фрезы и работу шламового насоса. Прислушайтесь к необычному шуму или вибрации и проверьте наличие утечек. Начинайте формальные дноуглубительные работы только после подтверждения стабильной работы.

3. Размещение и обрезка: отрегулируйте положение корпуса и точки крепления. Опустите режущую головку на слой осадка. Гидравлический нож вращается на низкой скорости, разрыхляя ил, песок и гравий, образуя однородную суспензию. Скорость резания и рабочий диапазон можно регулировать в зависимости от глубины воды и состояния почвы.

4. Транспортировка шлама. Шламовый насос всасывает смесь в трубопровод и создает в ней давление для доставки на большие расстояния. Постоянно контролируйте давление в трубопроводе и поток суспензии, чтобы избежать засоров, пустого всасывания или перегрузки.

5. Выключение и очистка: После работы поднимите режущую головку из воды. Промойте пульпопровод чистой водой, чтобы удалить остатки материала и предотвратить засорение. Выключите силовую и гидравлическую системы в правильном порядке, затем очистите, смажьте и запишите состояние машины.

Ключевые особенности

1. Комплексная непрерывная работа. Машина сочетает в себе резку, всасывание, транспортировку и разгрузку в одном блоке, обеспечивая непрерывную работу без частых остановок. Это помогает поддерживать стабильную производительность и подходит для долгосрочных проектов.

2. Автоматизированное гидравлическое управление. Полный гидравлический привод и электрическая система управления позволяют регулировать скорость фрезы, поворот корпуса и подачу суспензии из кабины управления. Автоматизация снижает необходимость ручного вмешательства и снижает вероятность ошибок в работе.

3. Адаптивность к различным условиям. Земснаряд работает на реках, озерах, водохранилищах, портах, водных путях и приливно-отливных мелиоративных участках. Он перерабатывает смеси ила, песка и гравия как на мелководье, так и на глубокой воде.

Модельный ряд и выбор

При выборе фрезерного земснаряда следует учитывать несколько факторов, специфичных для конкретной местности: тип и твердость отложений, требуемая глубина выемки грунта, расстояние разгрузки и доступный источник питания. При высоком содержании глины рекомендуется использовать режущую головку с более высоким крутящим моментом. Для больших расстояний нагнетания может потребоваться насос с достаточным напором или промежуточные насосные станции. Наши инженеры могут предоставить предложения по конфигурации, основанные на простом описании условий проекта.

Индивидуальный дизайн судна

Земснаряд может быть спроектирован с учетом конкретных параметров проекта. Процесс проектирования начинается с данных заказчика: глубина воды, профиль почвы, требуемая производительность и расстояние разгрузки. На основе этих входных данных определяются следующие элементы:

1. Выбор насоса и мощности. Размер земснаряда и мощность двигателя или мотора подбираются в соответствии с требуемым расходом и напором суспензии. Для перекачивания с высоким содержанием осадков или на большие расстояния могут быть заказаны насос большего размера и дополнительные насосные станции.

2. Конфигурация корпуса: Размеры корпуса, расположение понтонов и осадка корректируются с учетом рабочей глубины воды и транспортных ограничений. Вариант с разделенным корпусом доступен для контейнерной доставки в отдаленные места.

3. Тип режущей головки: Диаметр режущей головки и конфигурация зубьев выбираются в зависимости от твердости почвы. Для каменистых или уплотненных отложений рекомендуется использовать сверхмощную фрезу со сменными зубьями; для мягкой грязи достаточно стандартного резака.

4. Конструкция напорного трубопровода: диаметр трубы и толщина стенки рассчитываются на основе требуемой скорости потока и расстояния. Повышающие насосные станции могут быть интегрированы в сверхдлинные нагнетательные линии, а в зависимости от планировки площадки доступны варианты плавающих или погружных труб.

Окончательная конфигурация документируется в техническом предложении с компоновочными чертежами и спецификациями оборудования, что позволяет заказчику проверить конструкцию перед производством.

Послепродажная поддержка и запасные части

На всю машину предоставляется гарантия на 12 месяцев или 1000 рабочих часов, в зависимости от того, что наступит раньше. Изнашиваемые детали и повреждения, вызванные человеческим фактором, не включены. Возможна поставка запасных частей; Расходы на транспортировку и монтажные работы ложатся на клиента.

Для зарубежных проектов может быть организована помощь при вводе в эксплуатацию. Наши инженеры могут выехать на площадку, чтобы контролировать сборку, проверять гидравлические и дноуглубительные функции, а также обучать местных операторов процедурам запуска, остановки и ежедневного технического обслуживания. Для внесения незначительных изменений также доступна удаленная поддержка посредством видеозвонка или технической документации.

Запасные части для часто изнашиваемых деталей, таких как режущие зубья, вкладыши всасывающих труб, рабочие колеса насосов и колена труб, хранятся на складе для экспортных заказов. Список рекомендуемых запасных частей предоставляется вместе с каждым судном с учетом ожидаемых условий эксплуатации и продолжительности проекта. Для долгосрочных проектов можно обсудить договоренность о консигнационном складе, чтобы сократить время простоя.

Типичные применения

1. Регулирование охраны водных ресурсов в городах и сельской местности: опреснение и расширение рек, дноуглубительные работы для борьбы с наводнениями, очистка канав и очистка отложений с черным запахом для улучшения пропускной способности паводковых вод.

2. Экологические дноуглубительные работы в озерах и водохранилищах: удаление ландшафтных озерных отложений, ила из резервуаров питьевой воды и эвтрофной донной грязи для восстановления экологии воды.

3. Содержание портов и водных путей: углубление внутренних водных путей, дноуглубление причалов, регулярный уход за прибрежными каналами для поддержания глубины судоходства.

4. Ремонт пруда для аквакультуры: очистка пруда от ила и расширение раскопок для улучшения качества воды для разведения рыбы.

Часто задаваемые вопросы

В1: Как мне выбрать правильный размер входного отверстия насоса для моего проекта?
A1: Выбор зависит главным образом от глубины выемки грунта, типа отложений и требуемой производительности. Небольшие модели размером 6–8 дюймов обычно подходят для мелких рек и прудов. Модели среднего размера 10–12 дюймов хорошо подходят для озер и водохранилищ. Большие модели размером 14–16 дюймов используются на глубоких водных путях и мелиорации земель. Предоставление образцов отложений и размеров проекта может помочь подтвердить наиболее подходящую конфигурацию.

В2: Доступна ли поддержка установки и ввода в эксплуатацию на месте?
A2: Для оптовых заказов или новых проектов может быть организована помощь при вводе в эксплуатацию. Инженеры могут руководить сборкой, тестировать гидравлические функции и проводить базовое обучение операторов. Для небольших заказов поставляются подробные инструкции и видеоинструкции.

В3: Каковы основные изнашиваемые детали земснаряда?
A3: Зубья фрезы, вкладыши всасывающей трубы, рабочее колесо насоса и изгибы нагнетательного трубопровода являются наиболее часто изнашиваемыми предметами. Частота их замены зависит от жесткости отложений. Мы рекомендуем иметь запас зубьев фрез и уплотнений для труб для непрерывных проектов.

В4: Может ли земснаряд быть рассчитан на определенное расстояние разгрузки?
А4: Да. Диаметр трубопровода и напор насоса рассчитываются на основе необходимого горизонтального расстояния и вертикального подъема. На расстояниях, превышающих мощность одного насоса, вдоль трубопровода можно добавить насосные станции. Конструкция корректируется на этапе предложения, чтобы обеспечить стабильную подачу жидкого навоза.

В5: Какая поддержка доступна после гарантийного срока?
A5: После окончания гарантии мы продолжаем поставлять запасные части и давать технические консультации. При капитальном ремонте или модернизации можно заказать платное обслуживание на месте. Клиенты также могут отправлять фотографии или видео для удаленной диагностики эксплуатационных проблем.
